科普｜电源纹波噪声是什么？~
在做工业控制或电子设备调试时，经常会遇到一种情况：
设备“能运行，但不稳定”，或者偶发异常、数据跳变、通信中断。
很多时候，问题并不在程序，也不在主控芯片，而是藏在一个容易被忽视的指标——电源纹波噪声。
一、什么是“纹波噪声”？
简单来说，理想的直流电（DC）应该是一条平直、不波动的电压线。
但在实际电源中，这条线会出现细小的起伏，这种叠加在直流上的波动，就叫：
�� 纹波（Ripple）+ 噪声（Noise）
可以理解为：
纹波：相对规律的周期性波动（通常来自整流、开关电源）
噪声：高频、随机的小幅干扰（来自开关器件、外部干扰等）
二、为什么纹波一定会存在？
只要涉及电源转换，就很难做到“绝对纯净”，常见产生来源分为三类：
1. 开关电源工作机制（开关电源通过高频开关实现能量转换，本身就会带来电压波动）
开关电源的核心逻辑就是通过开关管的高频导通和关断来实现能量转换，这个"开-关"动作本身就注定了输出电压不可能绝对平稳——每次开关切换，电流和电压都在剧烈变化，这些变化会耦合到输出端，形成与开关频率同步的周期性波动。只要开关电源在运转，这个波动就天然存在。
2. 滤波不完全（电容、电感用于平滑电压，但不可能完全消除所有波动）
行业普遍用电感、电容搭建滤波网络平滑电压，但现实元器件并非理想器件：电容自带等效串联电阻（ESR）与等效串联电感（ESL），电感存在直流电阻、匝间电容。这些寄生参数会大幅削弱滤波元件对高频干扰的抑制能力，始终会残留少量波动传导至输出端。
3. 负载变化（设备运行时电流变化，也会引起输出电压微小波动）
设备运行过程中负载电流并非恒定：通讯模块发射信号时电流骤增、传感器采样出现电流尖峰、处理器从休眠切换满负荷时功耗瞬间拉高。负载电流变化会直接造成输出电压短时起伏，波动幅度由负载变化速率、电源控制环路响应速度决定。

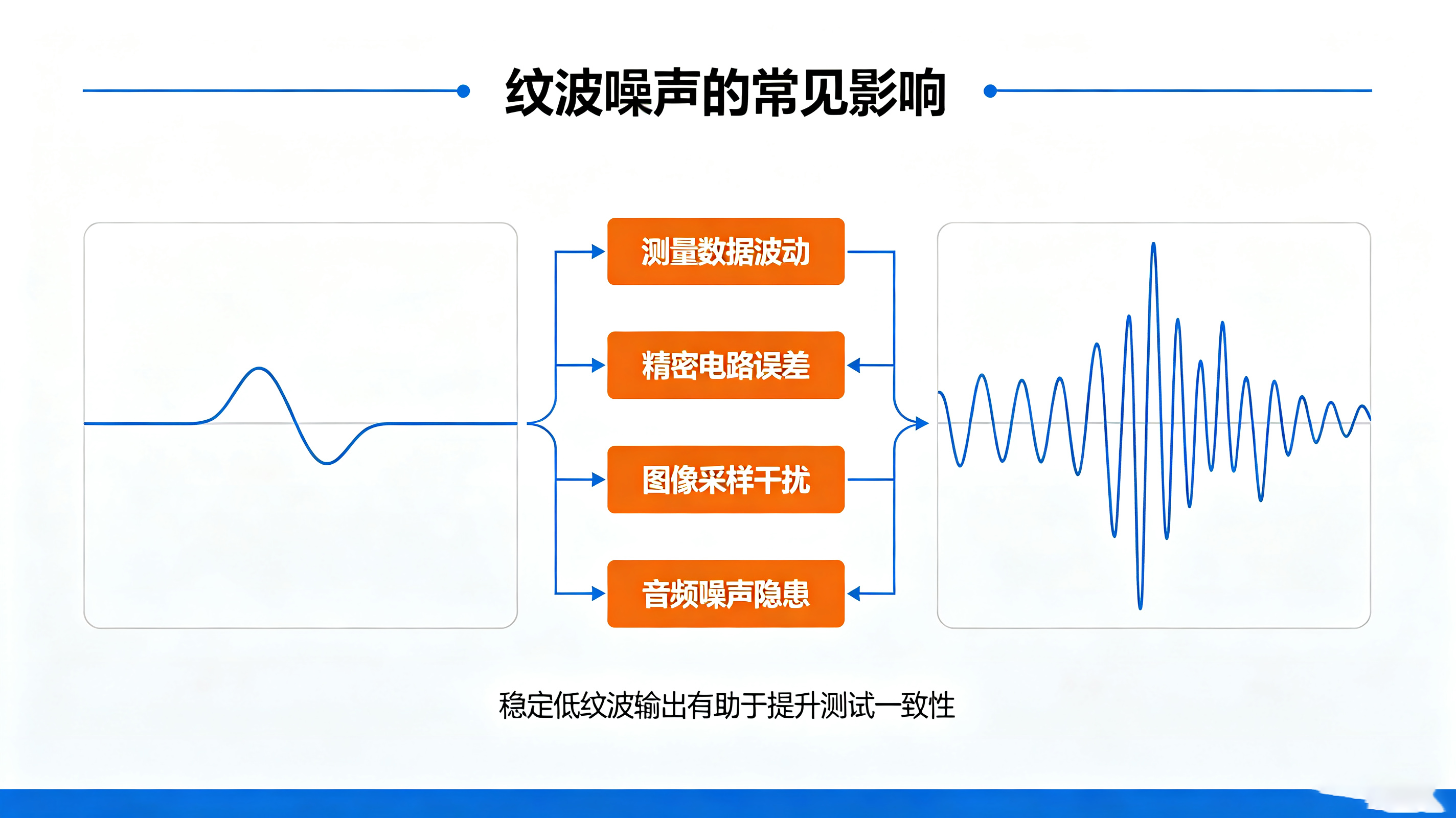

三、纹波大了会带来什么问题？
很多难以定位的“玄学故障”，本质都是电源不干净导致的。
1. 信号采集类设备：数据漂移、读数跳变
适用场景：工控传感器、温度采集模块、检测仪表、称重设备 高频杂波会窜入微弱模拟信号回路，干扰采样基准电压。
故障表现：
温度、压力数值无规律小幅跳动；
零点漂移，设备校准后很快不准；
高精度检测设备精度持续下降，检测数据失真，产品质检误判。
2. 通讯控制系统：掉线、乱码、通讯失败
适用场景：PLC、伺服驱动器、工业网关 电源纹波通过地线耦合进入通讯线路，干扰差分信号。
故障表现：
设备间歇性通讯中断，重启短暂恢复；
屏幕出现乱码、控制指令失效；
多台控制柜并排时，一台电源纹波超标，整组设备互相干扰。
3. 精密芯片、电路板：加速老化，缩短寿命
纹波持续高低压反复冲击芯片内部晶体管、电容：
· 板载电解电容长期承受交变电压，电解液加速干涸，电容鼓包漏液；
· IC 芯片内部电路长期处于电压波动环境，漏电加剧，提前老化失效；
隐性特点：不会当场烧坏设备，使用 3-12 个月陆续出现各种小故障，难以定位根源。
4. 显示屏：频闪、画面花屏
机器视觉、工业显示屏、人机触摸屏对电压波动极度敏感。 纹波超标现象：
· 屏幕轻微频闪、画面横纹干扰；
· 设备间歇性重启、抓拍丢帧，自动化分拣产线频繁卡料。
5. 储能、锂电配套：影响电池管理，损耗电芯
储能 BMS、船载锂电池供电场景： 高频纹波会干扰电池电压采样，造成 BMS 误判电芯电压：
· 出现误过充、误过放保护；
· 电池充放电不均衡，电芯压差拉大，加速整组电池衰减； 严重时会触发储能系统紧急停机，影响整套储能设备运行。
6. 伺服、步进电机：抖动、异响、控制精度差
纹波叠加在驱动供电上，改变输出电流平稳度： 电机低速运行抖动明显、运转异响，定位精度下降，机械手重复走位出现偏差。
四、如何衡量纹波？
通常用一个指标：
�� 输出纹波 ≤ X% 或 ≤ X mV
数值越小，说明电源越“干净”。
五、为什么很多项目开始不重视？
原因很现实：
系统“能跑”就先交付
纹波问题往往是后期才暴露
很难第一时间定位到电源
但设备进入批量投产、24 小时持续运行、高精度控制工况后，各类干扰问题会集中爆发。
六、降低纹波噪声的实用办法
1、 选型优先原厂低纹波设计模块，不要用廉价通用开关电源替代精密设备供电；
优先选择：
标称纹波≤1%的电源。
2、 电源输出端就近加装高频滤波电容；
在关键电路前增加：
LC滤波
LDO二次稳压
3、强弱电线路分开布线，避免电源线与通讯线同槽走线；
4、 长距离直流输出，选用带屏蔽线缆，减少耦合噪声。
七、总结
纹波噪声属于典型 “慢伤害” 故障源，和短路、过压这类直观损坏不同，隐蔽性极强，故障排查成本高。 如果设备反复出现采样不准、通讯掉线、画面干扰、元器件提前老化等问题，优先检测电源纹波指标，从供电源头规避后期大量隐性故障，节约售后维修成本。
一套工业设备中：
功能是否正常，取决于软件
整机是否稳定，取决于电源质量
当问题反复出现却找不到原因时，不妨回头看看电源——很多隐蔽故障，往往就藏在这里。
